ビットマップを使用した正確な Count Distinct

このトピックでは、CelerData でビットマップを使用して異なる値の数を計算する方法について説明します。

ビットマップは、配列内の異なる値の数を計算するための便利なツールです。この方法は、従来の Count Distinct と比較して、ストレージスペースを節約し、計算を高速化できます。配列 A が [0, n) の範囲の値を持つと仮定します。(n+7)/8 バイトのビットマップを使用することで、配列内の異なる要素の数を計算できます。これを行うには、すべてのビットを 0 に初期化し、要素の値をビットの添字として設定し、すべてのビットを 1 に設定します。ビットマップ内の 1 の数が、配列内の異なる要素の数です。

従来の Count Distinct​

CelerData は MPP アーキテクチャを使用しており、Count Distinct を使用する際に詳細データを保持できます。しかし、Count Distinct 機能はクエリ処理中に複数のデータシャッフルを必要とし、これによりリソースが多く消費され、データ量が増加するにつれてパフォーマンスが線形に低下します。

次のシナリオでは、テーブル (dt, page, user_id) の詳細データに基づいて UV を計算します。

dtpageuser_id
20191206game101
20191206shopping102
20191206game101
20191206shopping101
20191206game101
20191206shopping101

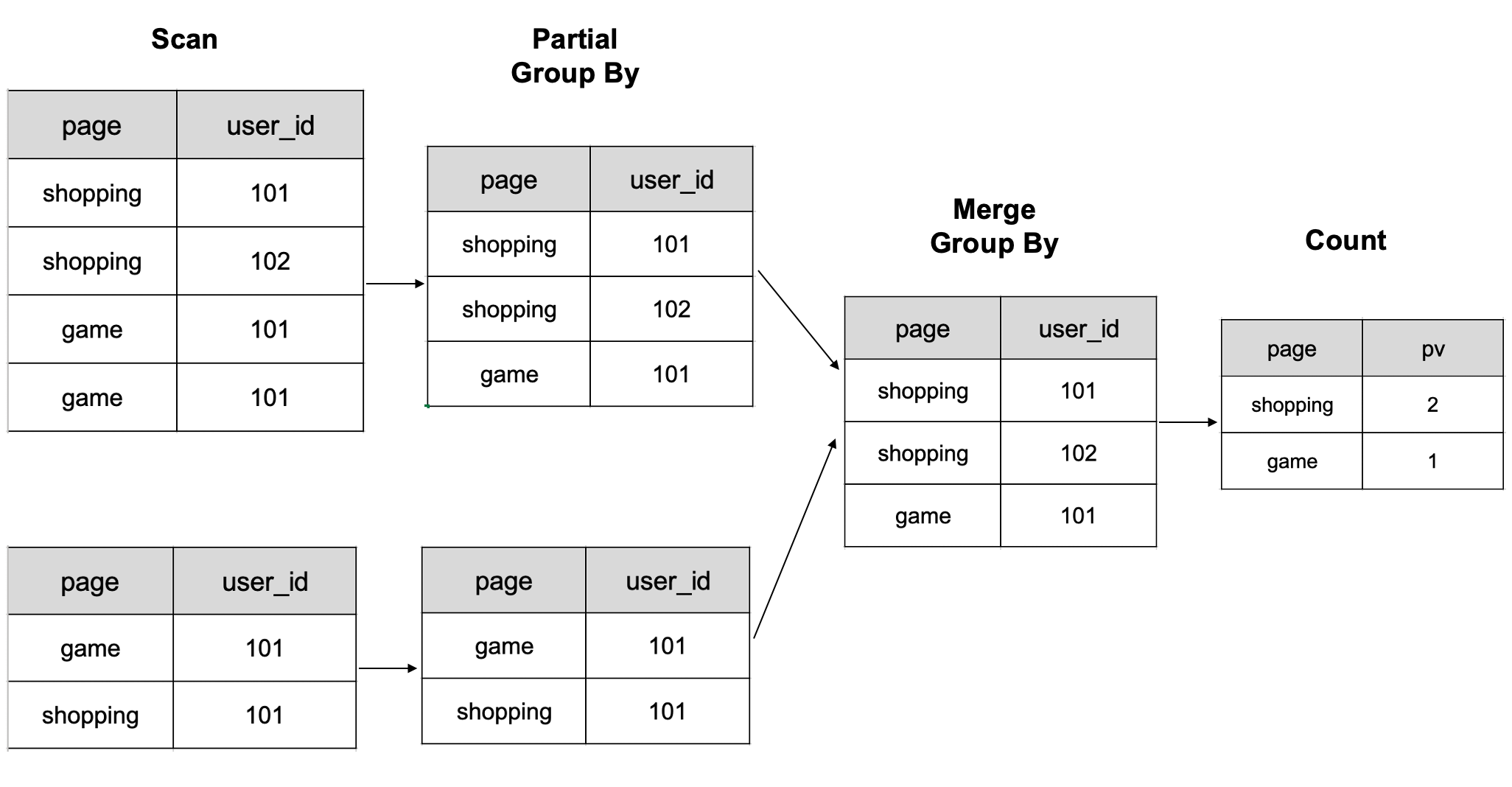

CelerData は次の図に従ってデータを計算します。最初に page と user_id 列でデータをグループ化し、その後処理された結果をカウントします。

alter

  • 注: 図は、2 つの BE ノードで計算された 6 行のデータの概略を示しています。

大量のデータを扱う際に複数のシャッフル操作が必要な場合、計算リソースが大幅に増加する可能性があります。これによりクエリが遅くなります。しかし、ビットマップ技術を使用することで、この問題に対処し、クエリパフォーマンスを向上させることができます。

page でグループ化して uv をカウントします:

select page, count(distinct user_id) as uv from table group by page;

|  page   |   uv  |
| :---: | :---: |
|   game  |  1   |
|   shopping  |   2  |

ビットマップを使用した Count Distinct の利点​

COUNT(DISTINCT expr) と比較して、ビットマップを使用することで次のような利点があります:

  • ストレージスペースの削減: INT32 データの異なる値の数をビットマップで計算する場合、必要なストレージスペースは COUNT(DISTINCT expr) の 1/32 です。CelerData は圧縮された Roaring ビットマップを利用して計算を実行し、従来のビットマップと比較してさらにストレージスペースを削減します。
  • 高速な計算: ビットマップはビット演算を使用するため、COUNT(DISTINCT expr) と比較して計算が高速です。CelerData では、異なる値の数の計算を並列で処理できるため、クエリパフォーマンスがさらに向上します。

Roaring Bitmap の実装については、specific paper and implementation を参照してください。

使用上の注意​

  • ビットマップインデックスとビットマップ Count Distinct はどちらもビットマップ技術を使用しますが、導入目的と解決する問題は完全に異なります。前者は低基数の列をフィルタリングするために使用され、後者はデータ行の値列内の異なる要素の数を計算するために使用されます。
  • テーブルタイプ (集計テーブル、重複キーテーブル、主キーテーブル、ユニークキーテーブル) に関係なく、値列を BITMAP として定義できます。ただし、テーブルのソートキーは BITMAP タイプにすることはできません。
  • テーブルを作成する際、値列を BITMAP として定義し、集計関数を BITMAP_UNION として定義できます。
  • 次のデータタイプ (TINYINT、SMALLINT、INT、BIGINT) のデータに対してのみ、Roaring ビットマップを使用して異なる値の数を計算できます。他のデータタイプの場合は、グローバル辞書を構築 する必要があります。

ビットマップを使用した Count Distinct​

ページ UV の計算を例にとります。

  1. 集計テーブルを作成し、BITMAP 列 visit_users を持ち、集計関数 BITMAP_UNION を使用します。

    CREATE TABLE `page_uv` (
      `page_id` INT NOT NULL COMMENT 'page ID',
      `visit_date` datetime NOT NULL COMMENT 'access time',
      `visit_users` BITMAP BITMAP_UNION NOT NULL COMMENT 'user ID'
    ) ENGINE=OLAP
    AGGREGATE KEY(`page_id`, `visit_date`)
    DISTRIBUTED BY HASH(`page_id`)
    PROPERTIES (
      "replication_num" = "3",
      "storage_format" = "DEFAULT"
    );

  2. このテーブルにデータをロードします。

    INSET INTO を使用してデータをロードします:

    INSERT INTO page_uv VALUES
    (1, '2020-06-23 01:30:30', to_bitmap(13)),
    (1, '2020-06-23 01:30:30', to_bitmap(23)),
    (1, '2020-06-23 01:30:30', to_bitmap(33)),
    (1, '2020-06-23 02:30:30', to_bitmap(13)),
    (2, '2020-06-23 01:30:30', to_bitmap(23));

    データがロードされた後:

    • 行 page_id = 1, visit_date = '2020-06-23 01:30:30' では、visit_user フィールドに 3 つのビットマップ要素 (13, 23, 33) が含まれています。
    • 行 page_id = 1, visit_date = '2020-06-23 02:30:30' では、visit_user フィールドに 1 つのビットマップ要素 (13) が含まれています。
    • 行 page_id = 2, visit_date = '2020-06-23 01:30:30' では、visit_user フィールドに 1 つのビットマップ要素 (23) が含まれています。

  3. ページ UV を計算します。

    SELECT page_id, count(distinct visit_users) FROM page_uv GROUP BY page_id;
    +-----------+------------------------------+
    |  page_id  | count(DISTINCT `visit_user`) |
    +-----------+------------------------------+
    |         1 |                            3 |
    |         2 |                            1 |
    +-----------+------------------------------+
    2 row in set (0.00 sec)

グローバル辞書​

現在、ビットマップベースの Count Distinct メカニズムは、入力が整数であることを要求します。ユーザーが他のデータタイプをビットマップの入力として使用する必要がある場合、ユーザーは独自のグローバル辞書を構築して、他のデータタイプ (文字列タイプなど) を整数タイプにマッピングする必要があります。グローバル辞書を構築するためのいくつかのアイデアがあります。

Hive テーブルベースのグローバル辞書​

このスキームでは、グローバル辞書自体が Hive テーブルであり、2 つの列を持ちます。1 つは生の値用、もう 1 つはエンコードされた Int 値用です。グローバル辞書を生成する手順は次のとおりです:

  1. ファクトテーブルの辞書列を重複排除して一時テーブルを生成します
  2. 一時テーブルとグローバル辞書を左結合し、一時テーブルに new value を追加します。
  3. new value をエンコードしてグローバル辞書に挿入します。
  4. ファクトテーブルと更新されたグローバル辞書を左結合し、辞書項目を ID に置き換えます。

この方法では、グローバル辞書を更新し、Spark または MR を使用してファクトテーブル内の値列を置き換えることができます。トライツリーベースのグローバル辞書と比較して、このアプローチは分散可能であり、グローバル辞書を再利用できます。

ただし、いくつか注意すべき点があります: 元のファクトテーブルは複数回読み取られ、グローバル辞書の計算中に多くの追加リソースを消費する 2 つのジョインがあります。

トライツリーに基づくグローバル辞書の構築​

ユーザーは、トライツリー (プレフィックストリーまたは辞書ツリーとも呼ばれる) を使用して独自のグローバル辞書を構築することもできます。トライツリーは、ノードの子孫に共通のプレフィックスを持ち、クエリ時間を短縮し、文字列比較を最小限に抑えることができるため、辞書エンコーディングの実装に適しています。ただし、トライツリーの実装は分散が容易ではなく、データ量が比較的大きい場合にパフォーマンスのボトルネックを引き起こす可能性があります。

グローバル辞書を構築し、他のデータタイプを整数データに変換することで、ビットマップを使用して非整数データ列の正確な Count Distinct 分析を実行できます。
