Azure における Private Link 用の Private Endpoint と Private DNS Zone の作成

Azure デプロイメントで CelerData の End-to-End Private Link サービス を有効にするには、Private Endpoint と Private DNS Zone を作成し、DNS Zone を仮想ネットワークにリンクし、エンドポイントのプライベート IP を指す DNS レコードを追加する必要があります。クラスターがインターネットに接続されていないプライベートサブネット上で実行されている場合、Azure ストレージアカウント用のプライベートエンドポイントも作成する必要があります。そうしないと、クラスターは Azure ストレージへの読み取りや書き込みができなくなります。

important

End-to-End Private Link が有効になっているクラスターについては、同じリソースグループ内のすべてのクラスターは、同じ Private Endpoint と Private DNS Zone を共有する必要があります。

仮想マシン用の Private Endpoint を作成する​

以下の手順に従って、CelerData の End-to-End Private Link サービス を介して仮想マシンにアクセスするための Azure Private Endpoint を作成します。

  1. Microsoft Azure portal にサインインします。

  2. Private Link サービスページに移動し、左側のペインで Private Link -> Private endpoints を選択し、Create をクリックします。

  3. Create a private endpoint ページの Basics タブで、以下のように設定し、Next: Resource をクリックします。

    a. Subscription ドロップダウンリストから Microsoft のサブスクリプションを選択します。

    b. Resource group ドロップダウンリストから、CelerData クラスターのデプロイ用に作成したリソースグループを選択します。

    c. Name フィールドに Private Endpoint の名前を入力します。

    d. Region ドロップダウンリストから Private Endpoint のリージョンを選択します。

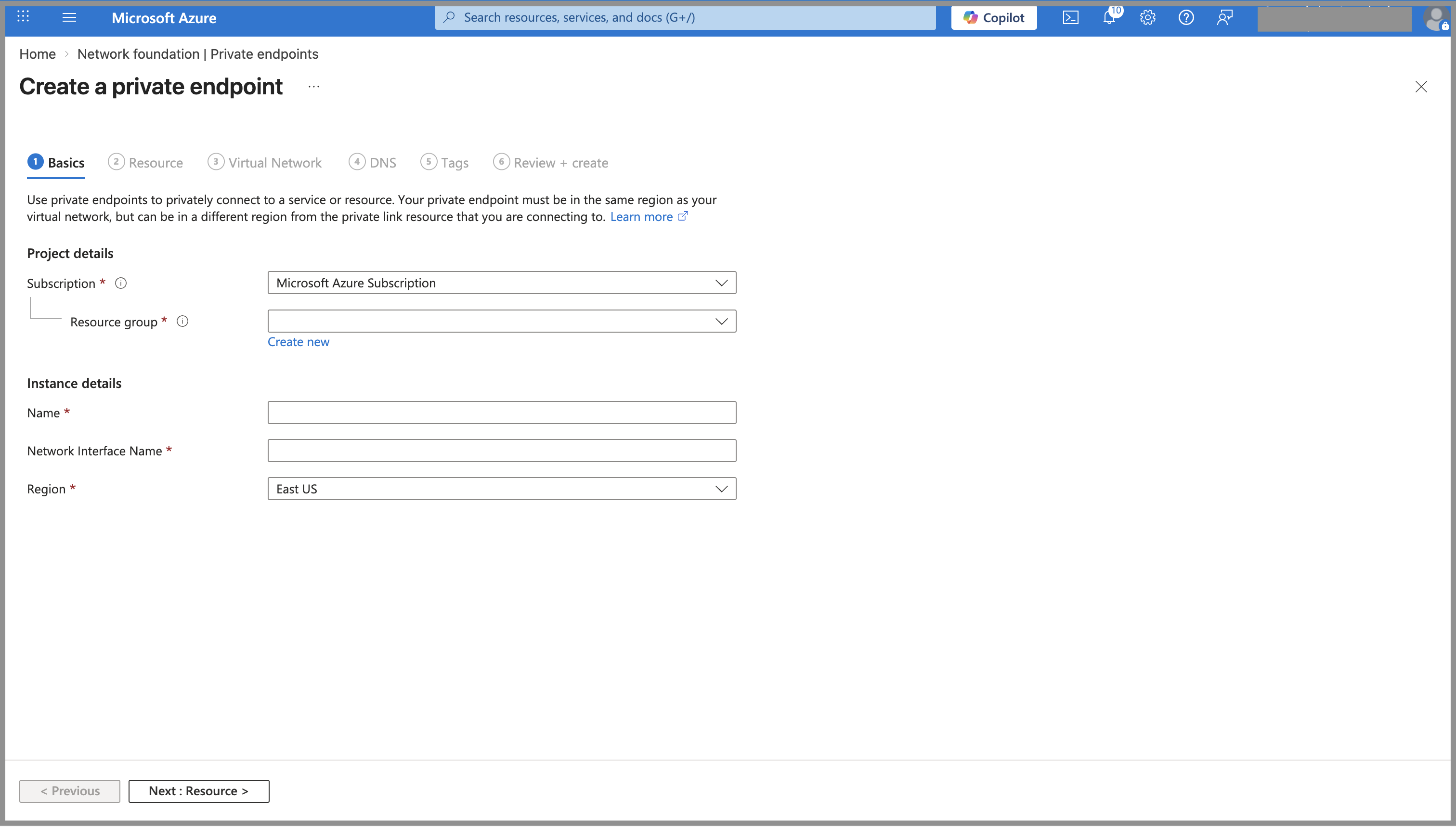

    Private Endpoint - 1

  4. Create a private endpoint ページの Resource タブで、Connection method に Connect to an Azure resource by resource ID or alias. を選択し、Resource ID or alias フィールドに、付録 - Azure リージョンと Private Link Service ID に記載されている選択したリージョンの Private Link Service ID を入力します。その後、Next: Virtual Network をクリックします。

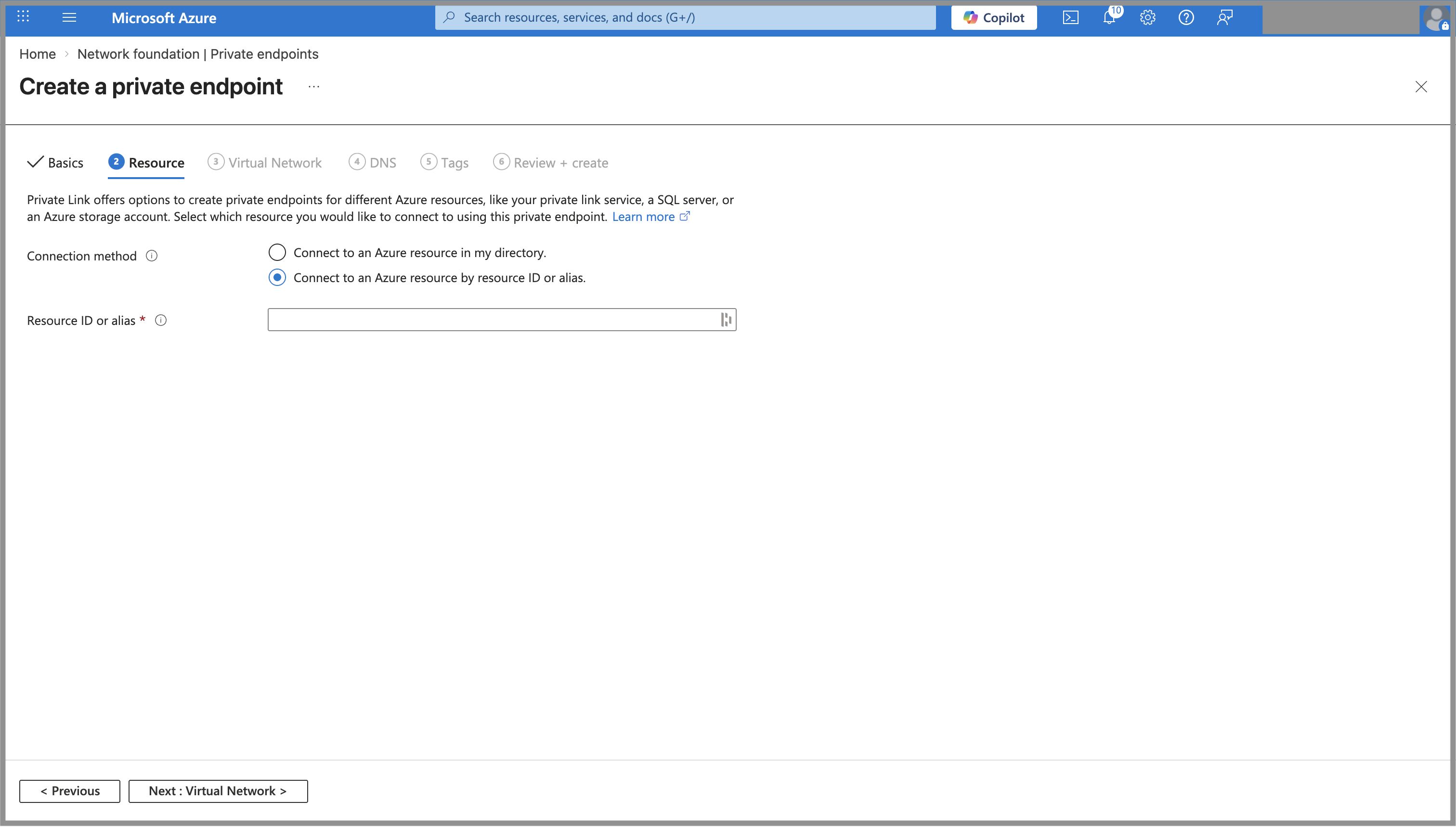

    Private Endpoint - 2

  5. Create a private endpoint ページの Virtual Network タブで、Virtual network および Subnet フィールドに、クラスター用に作成した仮想ネットワークとサブネットを選択します。

  6. Next: DNS、Next: Tags、その後 Next: Review + Create をクリックしてこれらのステップをスキップし、作成する Private Endpoint の情報を確認します。その後、Create をクリックして確定します。

Private Endpoint の作成後、以下の情報をコピーします。

  • Private IP

    a. Private Link サービスページに移動し、左側のペインで Private Link -> Private endpoints を選択します。

    b. 作成した Private Endpoint を見つけ、Private IP フィールドからプライベート IP をコピーして保存します。

  • Private Endpoint ID

    a. Private Link サービスページに移動し、左側のペインで Private Link -> Private endpoints を選択します。

    b. 作成した Private Endpoint をクリックします。表示されたタブで、左側のペインから Settings -> Properties を選択し、Resource ID フィールドの横にある Copy ボタンをクリックして保存します。

Private DNS Zone を作成する​

以下の手順に従って、privatelink.celerdata.com という名前の Azure Private DNS Zone を作成します。

  1. Private DNS zones サービスページに移動し、Create をクリックします。

  2. Create Private DNS Zone ページの Basics タブで、以下のように設定し、Review + create をクリックします。

    a. Subscription ドロップダウンリストから Microsoft のサブスクリプションを選択します。

    b. Resource group ドロップダウンリストから、CelerData クラスターのデプロイ用に作成したリソースグループを選択します。

    c. Name フィールドに、Private DNS Zone の名前として privatelink.celerdata.com を入力します。

    注記

    Private DNS Zone の名前は、必ず privatelink.celerdata.com と指定してください。これ以外の名前は無効です。

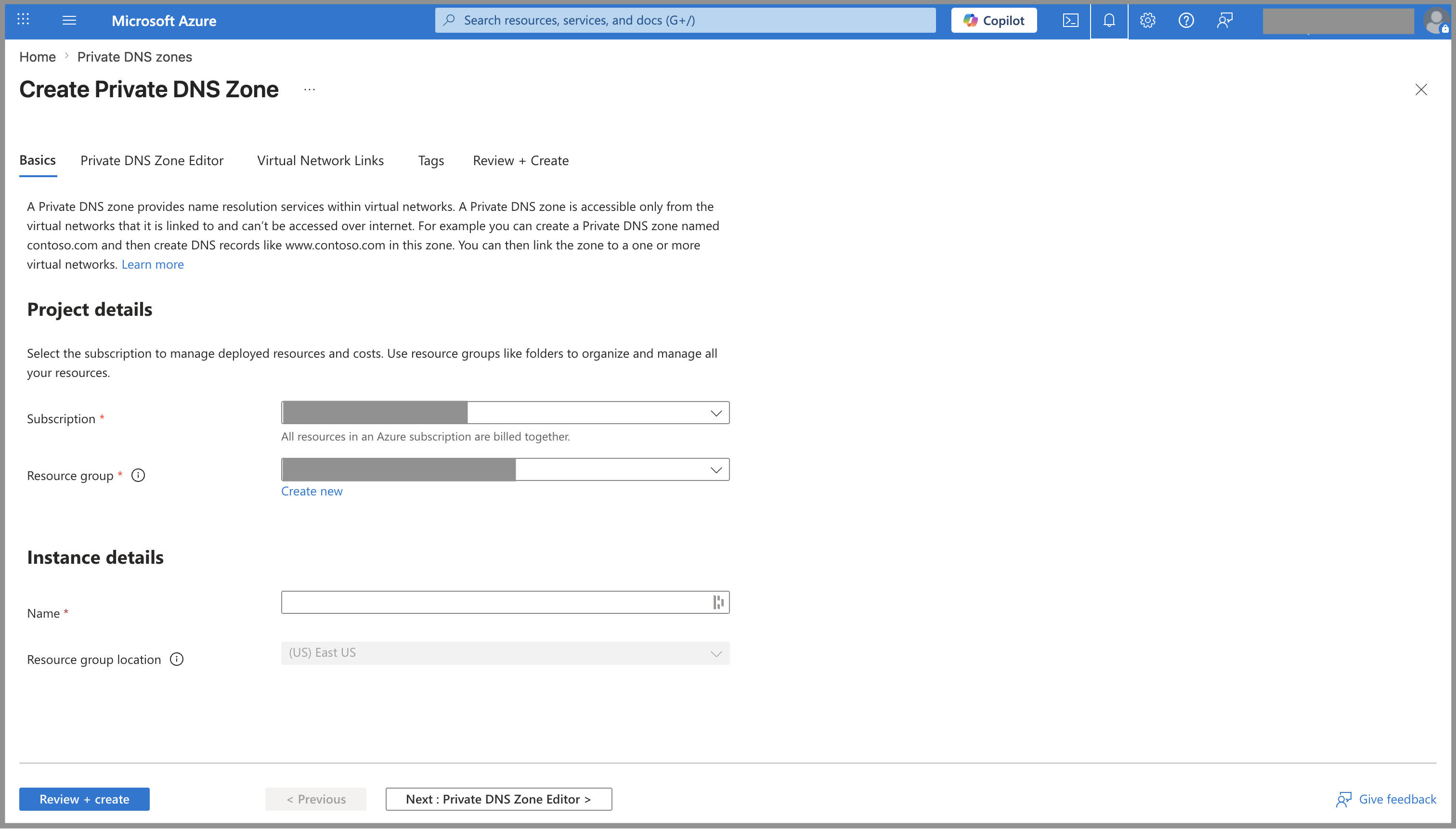

    Private DNS Zone

  3. Review + create タブで入力した情報を確認します。その後、Create をクリックして Private DNS Zone を作成します。

Private DNS Zone を仮想ネットワークにリンクする​

以下の手順に従って、Private DNS Zone を、CelerData クラスターのデプロイ用に作成した仮想ネットワークにリンクし、仮想マシンが *.privatelink.celerdata.com との間のトラフィックを解決できるようにします。

  1. Private DNS zones サービスページに移動し、CelerData の End-to-End Private Link サービス用に作成した Private DNS Zone をクリックします。

  2. 表示されたタブで、左側のペインから DNS Management -> Virtual Network Links を選択し、Add をクリックします。

  3. Add Virtual Network Link ページで、以下のように設定し、Create をクリックします。

    a. Name フィールドに仮想ネットワークリンクの名前を入力します。

    b. I know the resource ID of virtual network を選択し、Azure 仮想ネットワークの Resource ID を Resource ID フィールドに貼り付けます。

    c. ここで言及されていない項目は変更しません。

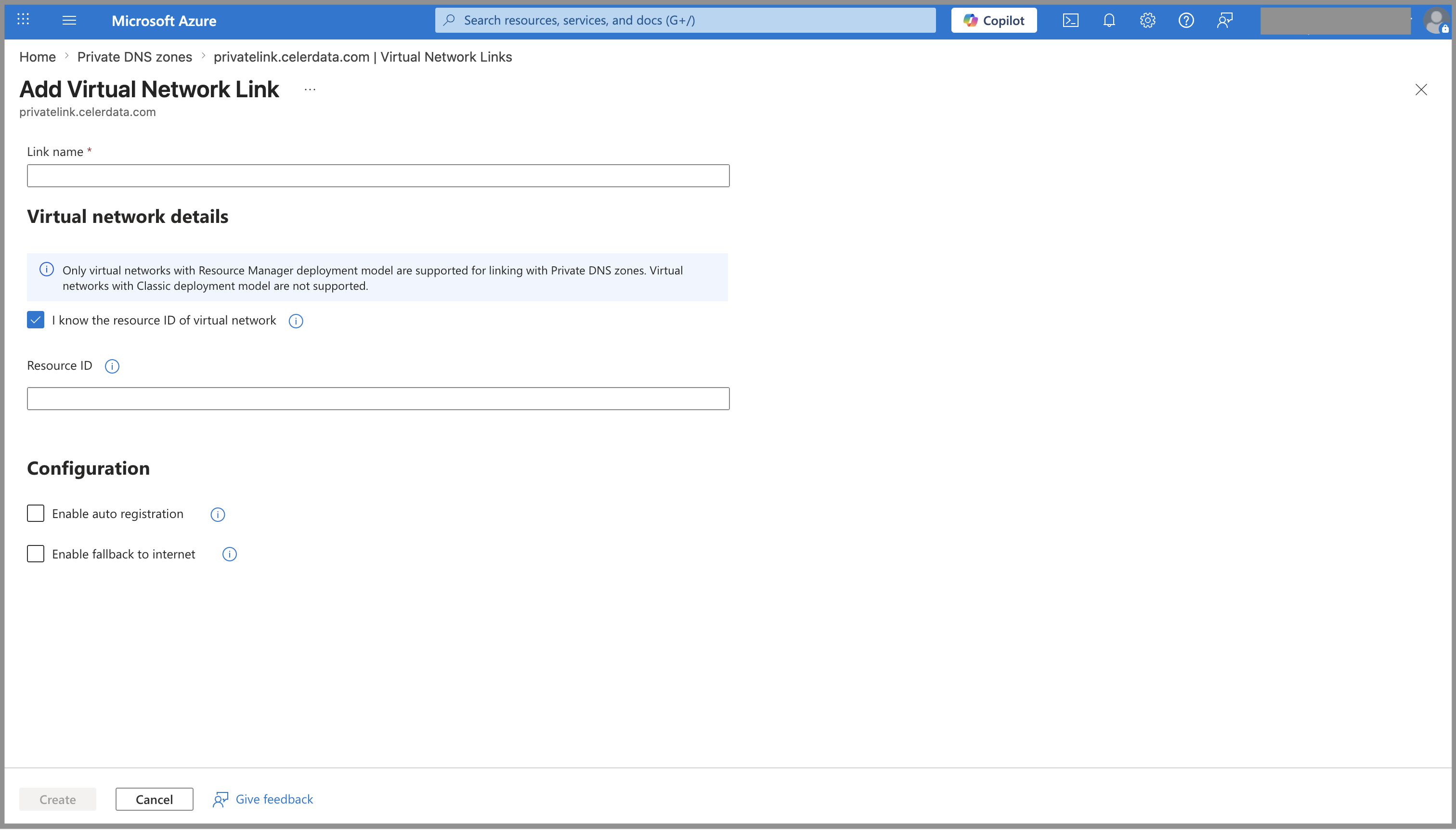

    Private DNS Zone - Link

ワイルドカード DNS レコードを追加する​

以下の手順に従って、Private Endpoint のプライベート IP を指すワイルドカード * の Type-A DNS レコードを追加します。

注記

この * DNS レコードは、CelerData のすべてのサービスドメイン、つまり privatelink.celerdata.com 以下のすべてのサブドメインを対象としています。

  1. Private DNS zones サービスページに移動し、CelerData の End-to-End Private Link サービス用に作成した Private DNS Zone をクリックします。

  2. 表示されたタブで、左側のペインから DNS Management -> Recordsets を選択し、Add をクリックします。

  3. Add record set タブで、以下のように設定し、Add をクリックします。

    a. Name フィールドに、レコード名として * を入力します。

    b. Type ドロップダウンリストから A - IPv4 Address Records を選択します。

    c. 先ほどコピーした Private Endpoint の Private IP を IP Address フィールドに貼り付けます。

    d. ここで言及されていない項目は変更しません。

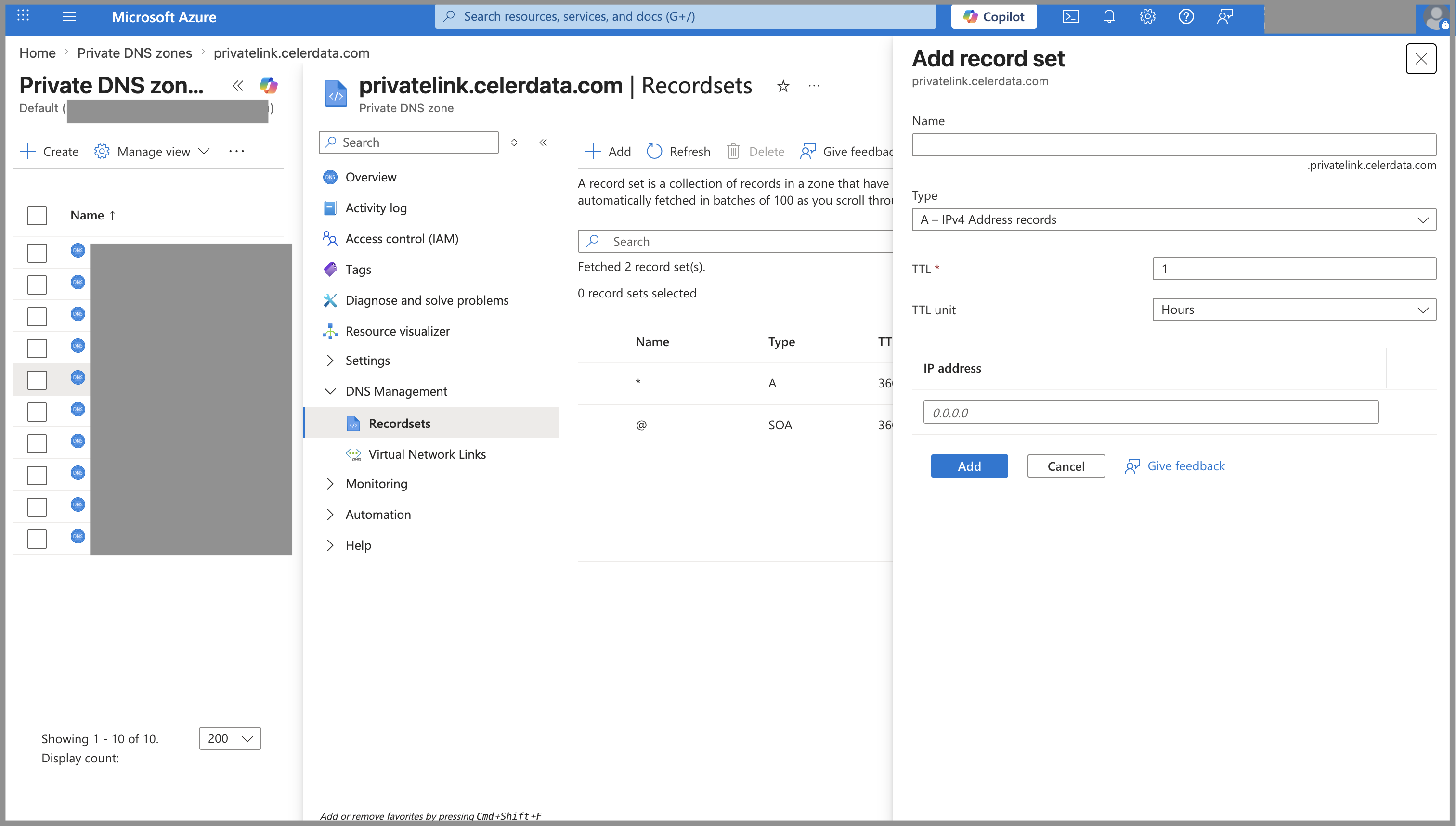

    Private DNS Zone - DNS Record

Azure ストレージアカウント用の Private Endpoint を作成する​

クラスターのサブネットが Public Endpoint 経由で Azure ストレージにアクセスできる場合は、この手順をスキップできます。

以下の手順に従って、仮想マシンが Private Link 経由で Azure ストレージアカウントにアクセスできるようにするための Azure Private Endpoint を作成します。

  1. Private Link サービスページに移動し、左側のペインで Private Link -> Private endpoints を選択し、Create をクリックします。

  2. Create a private endpoint ページの Basics タブで、以下のように設定し、Next: Resource をクリックします。

    a. Subscription ドロップダウンリストから Microsoft のサブスクリプションを選択します。

    b. Resource group ドロップダウンリストから、CelerData クラスターのデプロイ用に作成したリソースグループを選択します。

    c. Name フィールドに Private Endpoint の名前を入力します。

    d. Region ドロップダウンリストから Private Endpoint のリージョンを選択します。

  3. Create a private endpoint ページの Resource タブで、Connection method に Connect to an Azure resource in my directory. を選択し、Resource type に Microsoft.Storage/storageAccounts を選択し、Resource に Azure デプロイ用に作成したストレージアカウントを選択し、Azure Blob Storage を使用している場合は blob を、Azure Data Lake Storage Gen2 を使用している場合は dfs を選択します。その後、Next: Virtual Network をクリックします。

  4. Create a private endpoint ページの Virtual Network タブで、Virtual network および Subnet フィールドに、クラスター用に作成した仮想ネットワークとサブネットを選択し、Private IP configuration に Dynamically allocate IP address を選択します。その後、Next: DNS をクリックします。

  5. Create a private endpoint ページの DNS タブで、Integrate with private DNS zone に Yes を選択します。

  6. Next: Tags をクリックし、その後 Next: Review + Create をクリックしてこれらのステップをスキップし、作成する Private Endpoint の情報を確認します。その後、Create をクリックして確定します。

付録 - Azure リージョンと Private Link Service ID​

Azure リージョンリージョン IDPrivate Link Service ID
West Europe (Netherlands)westeurope/subscriptions/ecbba6cc-ae29-4141-bc1a-d2464e682b90/resourceGroups/saas-prod-westeu/providers/Microsoft.Network/privateLinkServices/region-prod-westeurope-pls
Central US (Iowa)centralus/subscriptions/ecbba6cc-ae29-4141-bc1a-d2464e682b90/resourceGroups/saas-prod-centralus/providers/Microsoft.Network/privateLinkServices/region-prod-centralus-pls
UAE North (Dubai)uaenorth/subscriptions/ecbba6cc-ae29-4141-bc1a-d2464e682b90/resourceGroups/saas-prod-uaenorth/providers/Microsoft.Network/privateLinkServices/region-prod-uaenorth-pls
West US 2 (Washington)westus2/subscriptions/ecbba6cc-ae29-4141-bc1a-d2464e682b90/resourceGroups/saas-prod-westus2/providers/Microsoft.Network/privateLinkServices/region-prod-westus2-pls
